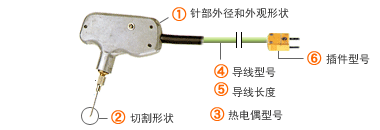

针部外径和外观形状
(最高温度) |
1 |
φ0.9mm: 15mm (210°C) |
|
2 |
φ1.5mm: 30mm (300°C) |
|
3 |
φ1.6mm: 30mm (300°C) |
|
4 |
φ1.6mm: 40mm (300°C) |
|
5 |
φ1.6mm: 50mm (300°C) |
|
6 |
φ1.6mm: 60mm (300°C) |
|
7 |
φ1.6mm: 70mm (300°C) |
|
8 |
φ5.0mm: 75mm (500°C) |
|
9 |
φ5.0mm: 100mm (500°C)
(Top is φ3mm) |
|
|
切割形状 |
1 |
直三角 |
|
2 |
正三角 |
|
|
热电偶型号 |
K |
Chromel-Alumel |
|
E |
Chromel-Constantan |
|
|
导线型号 参照导线网页 |
TC |
|
|
|
导线长度 |
1 |
1000mm |
|
1.5 |
1500mm |
|
2 |
2000mm |
|
2.5 |
2500mm |
|
… |
…… |
|
|
插件型号
参照插件网页 |
ANP |
|
|
ASP |
|
|
W |
|

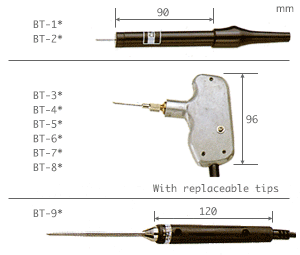

针部外径和外观形状
下列形状手持柄可供选择
切割形状
下列针的形状可供选择
规格
|
针部外径 |
响应时间 |
精准度
(在100°C) |
耐久性 |
|
BT-1＊ |
0.5秒 |
±2.5°C |
C |
|
BT-2＊ |
1.5秒 |
±2.5°C |
C |
|
BT-3＊ to BT-7＊ |
1.5秒 |
±2.5°C |
S |
|
BS-8＊ |
3.0秒 |
±2.5°C |
S |
|
BS-9＊ |
3.0秒 |
±2.5°C |
B |
精准度
＊ : 型号
■ : 热电偶种类 K 或 E
t : 测量温度
BT-1＊■
|
温度范围 |
精准度 (内部) |
|
-200°C ≦ t < -167°C |
±7.0°C |
|
-167°C ≦ t < -40°C |
±3.5°C |
|
-40°C ≦ t ≦ 210°C |
±2.5°C |
BT-2＊■ / BT-3＊■ / BT-4＊■ / BT-5＊■
BT-6＊■ / BT-7＊■
|
温度范围 |
精准度 (内部) |
|
-200°C ≦ t < -167°C |
±7.0°C |
|
-167°C ≦ t < -40°C |
±3.5°C |
|
-40°C ≦ t ≦ 300°C |
±2.5°C |
BT-8＊■ / BT-9＊■
|
温度范围 |
精准度 (内部) |
|
-200°C ≦ t < -167°C |
±7.0°C |
|
-167°C ≦ t < -40°C |
±3.5°C |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 500°C |
±(0.0075╳|t|)°C |

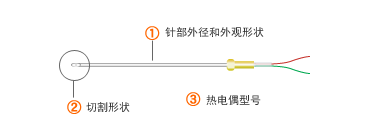

如何选择 BTN 系列 (交换用针)
|
|
针部外径和外观形状
(最高温度) |
3 |
φ1.6mm: 30mm (300°C) |
|
4 |
φ1.6mm: 40mm (300°C) |
|
5 |
φ1.6mm: 50mm (300°C) |
|
6 |
φ1.6mm: 60mm (300°C) |
|
7 |
φ1.6mm: 70mm (300°C) |
|
8 |
φ5.0mm: 75mm (500°C) |
|
|
切割形状 |
1 |
直三角 |
|
2 |
正三角 |
|
|
热电偶型号 |
K |
Chromel-Alumel |
|
E |
Chromel-Constantan |
|
