头部大小 |
1 |
25×32mm (Guard:U-＊1＊)
37×36mm(Wheel:U-＊2＊, U-＊3＊) |
|
2 |
29×60mm (Guard:U-＊1＊)
40×66mm(Wheel:U-＊2＊, U-＊3＊) |
|
|
头部材质以及感温片镀膜
(最高温度) |
1 |
头部材质：铁氟龙 (250°C) |
|
2 |
钢质滚轮 (200°C) |
|
3 |
铁氟龙材质滚轮 (250°C) |
|
1 to 3 : 感温片贴聚酰亚胺 |
|
4 |
头部材质：铁氟龙 (200°C) |
|
5 |
钢质滚轮 (200°C) |
|
6 |
铁氟龙材质滚轮 (200°C) |
|
4 to 6 : 感温片贴铁氟龙 |
|
7 |
头部材质：铁氟龙 (250°C) |
|
8 |
钢质滚轮 (200°C) |
|
9 |
铁氟龙材质滚轮 (250°C) |
|
7 to 9 : 感温片无贴膜 |
|
|
钢管形状 |
1 |
直管 |
|
2 |
45度弯曲 |
|
3 |
90度弯曲 |
|
4 |
90度直角弯曲 |
|
5 |
45度弯曲 * |
|
6 |
90度弯曲 * |
|
7 |
90度直角弯曲 * |
|
8 |
直接 |
|
9 |
直接 * |
|
* 感温片与钢管呈直角 |
|
|
热电偶型号 |
K |
Chromel-Alumel |
|
E |
Chromel-Constantan |
|
|
钢管长度 |
00 |
30mm |
|
01 |
100mm |
|
02 |
200mm |
|
03 |
300mm |
|
04 |
400mm |
|
05 |
500mm |
|
|
接触侧形状 |
D0 to D4 : 见表格 |
|
|
手持柄 |
0 |
无手持柄 (用于装在各种设备上) |
|
1 |
标准手持柄 (用于手持) |
|
|
导线型号 参照导线网页 |
TC |
|
|
|
导线长度 |
1 |
1000mm |
|
1.5 |
1500mm |
|
2 |
2000mm |
|
2.5 |
2500mm |
|
… |
…… |
|
|
插件型号
参照插件网页 |
ANP |
|
|
ASP |
|
|
W |
|

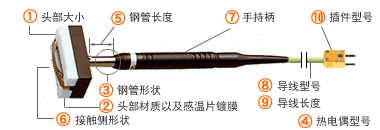

头部大小头部材质以及感温片镀膜
可选择下列大小的头部

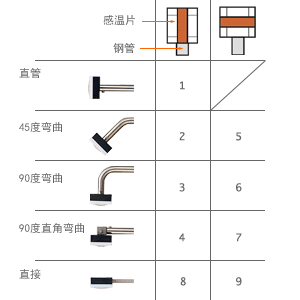

钢管形状
可选择下列形状钢管

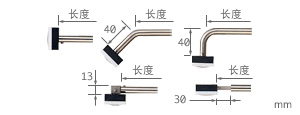

钢管长度
接触侧形状
|
|

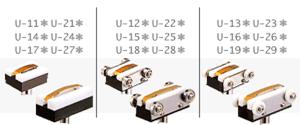

U-11＊
U-14＊
U-17＊ |
U-21＊
U-24＊
U-27＊ |
U-＊2＊, U-＊3＊
U-＊5＊, U-＊6＊
U-＊8＊, U-＊9＊ |
|
D0 |
φ300 to flat |
φ400 to flat |
flat only * |
|
D1 |
- |
φ300 to 420 |
— |
|
D2 |
φ160 to 320 |
φ160 to 320 |
— |
|
D3 |
φ100 to 200 |
φ100 to 200 |
— |
|
D4 |
φ60 to 120 |
φ60 to 120 |
— |
* U-1＊＊ 平面用D0时可对应最大直径为 φ 300mm
* U-2＊＊ 平面用D0时可对应最大直径为 φ 400mm
手持柄
U-211K-01-0-TC1-W (无手持柄)
|
无手持柄 |
用于装在各种设备上 |
|
标准手持柄 |
用于手持 |
规格
|
精准度 |
±2.5°C (在100°C表面) |
|
响应时间 |
U-1＊＊ : 2.0秒
U-2＊＊ : 3.5秒 |
|
耐久性 |
A |
|
Speed limit |
U-1＊＊ : 400m / min
U-2＊＊ : 600m / min |
精准度
＊ : 型号
■ : 热电偶种类 K 或 E
t : 测量温度
U-11＊■ / U-13＊■ / U-17＊■ / U-19＊■
U-21＊■ / U-23＊■ / U-27＊■ / U-29＊■
|
温度范围 |
精准度 (表面) |
|
0°C ≦ t ≦ 200°C |
±2.5°C |
|
200°C < t ≦ 250°C |
±3.0°C |
U-12＊■ / U-14＊■ / U-15＊■ / U-16＊■ / U-18＊■
U-22＊■ / U-24＊■ / U-25＊■ / U-26＊■ / U-28＊■
|
温度范围 |
精准度 (表面) |
|
0°C ≦ t ≦ 200°C |
±2.5°C |
|
